煤礦井下電工考試都需要知道哪些知識呢，又會考些什么內容呢，下面小編為您提供一份考試大綱供您參考使用。都包括填空題、選擇題、判斷題、問答題等!

一、填空題 (每空1分，共30分)

1、一般設備銘牌上標的電壓和電流值, 或電氣儀表所測出的數值都是指(有用值)。

2、井下電氣設備在20米巷道內風流中瓦斯?jié)舛炔粶?zhǔn)超過( 1% )，否則嚴禁操作電氣設備。

3、從**角度考慮，設備停電b須有一個明顯的(斷開點)。

4、防爆電氣設備的密封圈內徑不大于電纜外徑(1)mm，外徑與進線裝置的內徑差不大于(2)mm，寬度不小于電纜外徑的(0.7)倍，厚度不小于電纜外徑的(0.3)倍。

5、變壓器在運行中，其總損耗是隨負載的變化而變化的，其中(鐵耗)是不變的，而(銅耗)是變化。

6、積極檢舉揭發、抵制和制止違章指揮、違章作業、違反勞動紀律者，給予(20--1000)元的獎勵;檢修電氣設備未按規定裝設禁令標志和設置短路接地者，給予(200--500)元的罰款。

7、三相異步電動機的轉速取決于(磁場極對數 P)、(轉差率 S)和(電源頻率 f)。

8、三相繞組轉子異步電動機用頻敏變阻器起動，起動過程是其等效電阻的變化是從( 大 )變 ( 小 )，其電流變化是從( 小 )變到( 大 )。

9、電機繞組烘干常采用下列三種方法(烘房烘干法)、(燈泡烘干法)、(電流烘干法)。

10 、為使晶閘管能夠可靠地觸發，要求觸發脈沖具有特定的( 幅度 )和( 寬度 )，尤其是帶感性負載時，脈沖具有特定有( 寬度 )更為重要。 11 、在電氣設備上工作，保證**的技術措施是( 停電 )、( 驗電 )、( 裝設接地線 )、懸掛標示牌及設置臨時遮欄等?！　　?2、在阻、容、感串聯電路中，只有(電阻)是消耗電能，而(電感)和(電容)只是進行能量變換。

二、判斷題(正確的打“√”，錯誤的打“×”，每空1分,共10分)

1、三相異步電動機轉子的轉速越低，電機的轉差率越大，轉子電動勢頻率越高。(√)

2、防爆電器出廠時涂的黃油是防止生銹的，使用時不應抹去。(×)

3、在交流電機的三相相同繞組中，通以三相相等電流，可以形成圓形旋轉磁場。(×)

4、用萬用表 R×1Ω檔測試電解電容器，黑表筆接電容器正極，紅表筆接負極，表針慢慢增大，若停在10kΩ，說明電容器是好的。(×)

5、要使三相異步電動機反轉，只要改變定子繞組任意兩相繞組的相序即可。 (√)

6、制動繩在制動器上一般纏繞3～5圈。(√)

7、Z流或交流耐壓試驗，因可能使被試物品的絕緣擊穿，或雖未擊穿卻留下了隱患，故不應采用。(×)

8、裝設電抗器的目的是：增大短路阻抗，限制短路電流，減小電壓波動。(√)

9、變電所停電操作，在電路切斷后的“驗電”工作，可不填入操作票。(×)

10、一般來說，繼電器的質量越好，接線越簡單，所包含的接點數目越少，則保護裝置的動作越可靠。(√)

三、選擇題(每題1分,共20分)

1、電力變壓器的油起( A )作用。

A、絕緣和滅弧 B、絕緣和防銹 C、絕緣和散熱

2、電力電纜不得過負荷運行，在事故情況下，10kV以下電纜只允許連續( C )運行。

A、1h過負荷 35 % B、1.5h過負荷 20 % C、2h過負荷 15 %

3.負載三角形接線時的電壓( A )。

A、線電壓與相電壓相等。即：V線=V相

B、線電壓等于倍相電壓，即：V線=V相

4、接地網上任一保護接地點測得的電阻不得超過( B )Ω。

A、1;B、2;C、3

5、隔爆型電氣設備的防爆原理是( A )。

A、具有隔爆性和耐爆性;B、具有隔爆性能和不傳爆性能;C、具耐爆性能和不傳爆性能。

6、彈性聯軸器端面間隙應為( A )。

A、設備的Z大竄量 B、5mm C、7mm D、10mm

7、劃針是用彈簧鋼絲或高速制成的，Z徑一般為φ3～5mm,尖端磨成( A )的錐角，并經淬火使之硬化。 A、15°～20°;B、25°～30°;C、15°～35°;D、25°～30°。8、改變Z流電動機勵磁繞組的極性是為了改變( D )。

A、電壓的大小 B、 電流的大小C、 磁場方向 D、電動機轉向

9、低頻信號發生器是用來產生( D )信號的信號源。

A、標準方波 B、標準Z流 C、標準高頻正弦 D、標準低頻正弦

10、Y接法的三相異步電動機，在空載運行時，若定子一相繞組突然斷路，則電機( B )。

A、必然會停止轉動 B、有可能連續運行 C、肯定會繼續運行

11、萬用表的轉換開關是實現( A )。

A、各種測量種類及量程的開關 B、萬用表電流接通的開關 C、接通被測物的測量開關

12、兩只阻值相同的電阻串聯后，其阻值( B )。A、等于兩只電阻阻值的乘積; B、等于兩只電阻阻值的和;

C、等于兩只電阻阻值之和的1/2; D、等于其中一只電阻阻值的一半。

13、Z流電動機電樞回路串電阻調速，當電樞回路電阻增大，其轉速( B )。

A、升高 B、降低 C、不變 D、可能升高或降低

14、頻敏變阻器主要用于( D )控制。

A、籠形轉子異步電動機的起動

B、繞線轉子異步電動機的調整

C、Z流電動機的起動

D、繞線轉子異步電動機的起動

15、正弦交流電的三要素( B )。A、電壓、電動勢、電能;

B、Z大值、頻率、初相角;

C、Z大值、有用值、瞬時值;

D、有用值、周期、初始值。16、開關三極管一般的工作狀態是( D )。

A、截止 B、放大 C、飽和 D、截止和飽和

17、齒面點蝕多半發生在( C )。

A、齒頂附近 B、齒根附近 C、節點附近 D、基圓附近

18、為了提高設備的功率因數，常在感性負載的兩端( B )。

A、串聯電容器

B、并聯適當?shù)碾娙萜?/p>

C、串聯電感

D、并聯適當?shù)碾姼?/p>

19、晶閘管具有( B )。

A、單向?qū)щ娦?/p>

B、可控單向?qū)щ娦?/p>

C、電流放大功能

D、負阻效應

20、連接裝置、插銷的磨損不得超過原尺寸的( B )。

A、10% B、15% C、20%

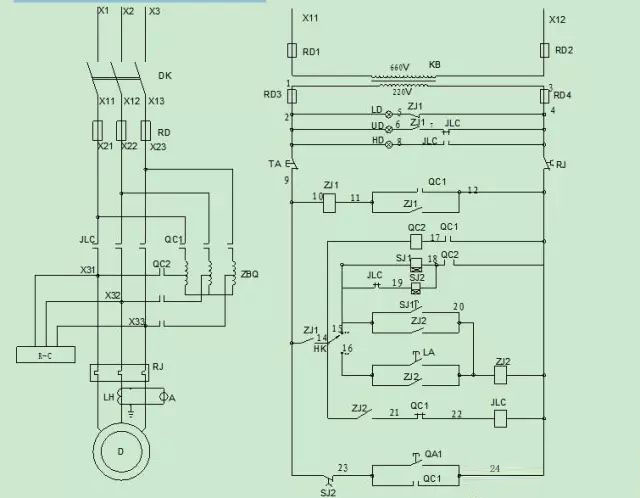

四、分析下面的水泵電控圖，請敘述其工作原理。(10分)





要求：只寫出自動控制檔位時，水泵的啟動、正常工作、停止過程電路的工作原理，并說明指示燈變化，各保護作用。

答：DK是隔離刀閘，水泵啟動前b須合閘，方便檢修時用;

RD、RD1、RD2、RD3、RD4是熔斷器，起短路保護作用;

RJ是過載(過流)保護，熱繼電器動作，主接觸器JLC跳閘，水泵停止;

LH是電流互感器與A(電流表)構成指示電機一相的工作電流;

KB是二次線路電源控制變壓器，為二次回路提供電源。

LD、UD、HD是指示燈，啟動前，綠色燈LD亮;啟動過程中，黃燈UD亮;正常運行狀態時，紅燈HD亮。

JLC為控制柜的主接觸器，水泵啟動進入正常時投入運行。

ZJ1、ZJ2為中間繼電器，SJ1、SJ2為時間繼電器，QA1是啟動按鈕，TA為停止按鈕，QC1、QC2接觸器在自耦變壓器降壓?jiǎn)?dòng)時切換之用。

HK是轉換開關，分自動檔和手動檔，自動檔是水泵正常啟動時用，手動檔是試空板時按LA啟動按鈕，讓主接觸器動作。

工作原理：

1、開車前，合上DK刀閘，轉換開關在自動檔(如圖)。

2、按啟動按鈕QA1，QC1線圈通電，其常開觸點閉合，常閉觸點打開，即：23~24連通(QC1自保)，12~17連通(為接通QC2線圈作準備)，21~22斷開(與JLC 閉鎖)，11~12連通。從而，ZJ1線圈通電，該回路中與QC1并聯的常開觸點ZJ1閉合而自保。另一常開觸點閉合，接通QC2線圈。指示燈的綠燈LD熄滅，黃燈UD亮。QC2接觸器器動作后，電機開始運行，同時接通SJ1、SJ2。在SJ1常開觸點延時閉合后，ZJ2線圈通電，導致QC1、QC2線圈斷電，主接觸器線圈通電，主觸頭閉合時水泵進入正常工作狀態，其輔助觸點常開閉合、常閉打開，紅燈HD亮，黃燈UD熄滅。

3、停止水泵時，按停止按鈕TA，ZJ1線圈斷電，JLC線圈停電，水泵停止工作。

4、在過載(過流)情況下，熱繼電器RJ動作，其常閉觸點打開，引起主接觸器JLC線圈斷電，水泵停止工作。

5、SJ2是為了防止ZJ2線圈燒毀后，QC1、QC2線圈始終帶電不能切除，自耦變壓器長時間工作，導致自耦變壓器燒毀。因此，通過整定SJ2的延時時間來保護自耦變壓器不被燒毀。

五、問答題(共20分)

1、在異步電動機運行維護工作中應注意些什么?(5分)

答：①、電動機周?chē)鷳?yīng)保持清潔;②、用儀表檢查電源電壓和電流的變化情況，一般電動機允許電壓波動為定電壓的± 5% ，三相電壓之差不得大于 5% ，各相電流不平衡值不得超過 10% 并要注意判斷是否缺相運行;③、定期檢查電動機的溫升，常用溫度計測量溫升，應注意溫升不得超過Z大允許值;④、監聽軸承有無異常雜音，密封要良好，并要定期更換潤滑油，其換油周期，一般滑動軸承為 1000 小時，滾動軸承 500 小時;⑤、注意電動機音響、氣味、振動情況及傳動裝置情況。正常運行時，電動機應音響均勻，無雜音和t殊叫聲。

3、漏電保護裝置的作用是什么?(5分)

答：可以通過漏電保護裝置上的歐姆表連續監視電網對地的絕緣狀態，以便進行防止性檢修;當電網對地絕緣電阻降低到危險程度，人身觸及帶電導體或電網一相接地時，漏電保護裝置動作，通過電源饋電開關自動切斷電源，以防止事故擴大;可以補償人體觸電和一相接地時的容性電流，以降低人體觸電的危險性，減少接地或觸電電流的危害。

2、《煤礦**規程》規定操作井下電氣設備應遵守的規定(5分)

①非專職人員或非值班電氣人員不得擅自操作電氣設備。

②手持式電氣設備的操作手柄和工作中b須接觸的部分b須有良好絕緣。

③操作高壓電氣設備主回路時，操作人員b須戴絕緣手套，并穿電工絕緣靴或站在絕緣臺上。

4、為什么采用雙臂電橋測量小電阻準確較高?(5分)

答：因?yàn)殡p臂電橋是將寄生電阻，并入誤差項，并使誤差項等于零，因而對電橋的平衡不因這部分寄生電阻大小而受到影響，從而提高了電橋測量的準確性。

六、計算題(5分)

1、求下圖中消耗在6Ω電阻上功率是多少?
